PC Case, Versie 4
Mijn doel voor deze vierde versie is om het gebruiksgemakt van de behuizing enorm te bevorderen. Ook het aanpassen en vergroten van de behuizing zodat er rekening word gehouden met de standaard bevestigingspunten van computer componenten en nog ruimte is voor het upgraden van componenten op een later tijdstip
Daarnaast was ik niet tevreden met het ‘gevoel’ wat versie 3 overbracht. Mijn wens was om een behuizing te creëren die echt een wauw factor had, een object wat je niet onder je bureau wegmoffelt maar iets wat je op een prominente plek als pronkstuk tentoonstelt. Dit gevoel miste bij mij
sommige punten en onhandigheden in het ontwerp gaven mij meer de indruk van een knutselwerk dan een kunstobject.
Houten delen

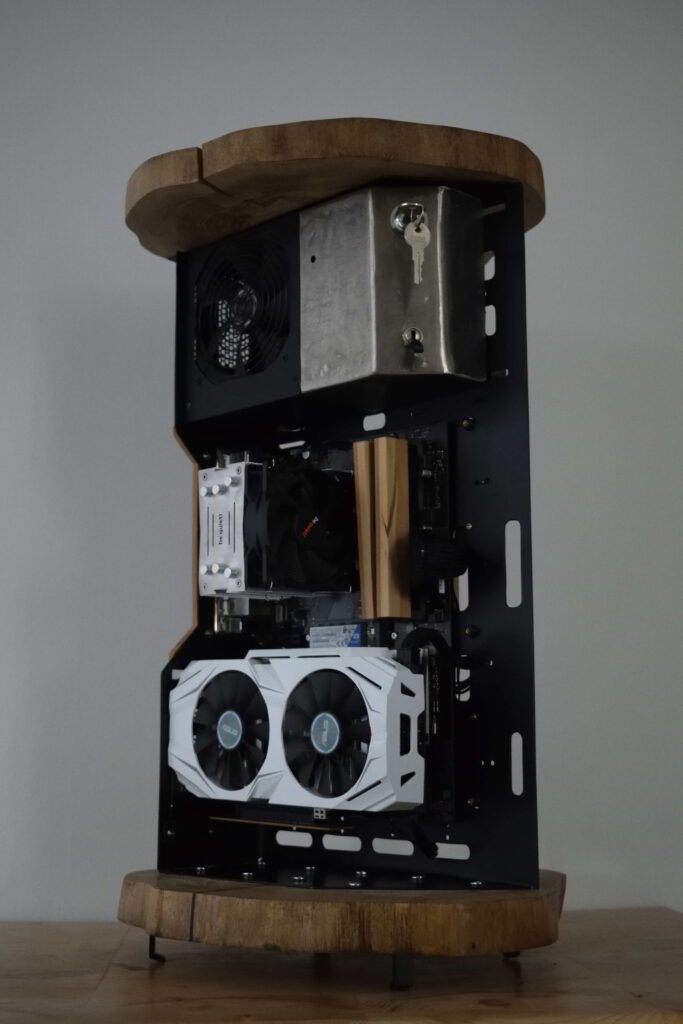

In de behuizing is op verschillende plekken gebruik gemaakt van hout (accenten).

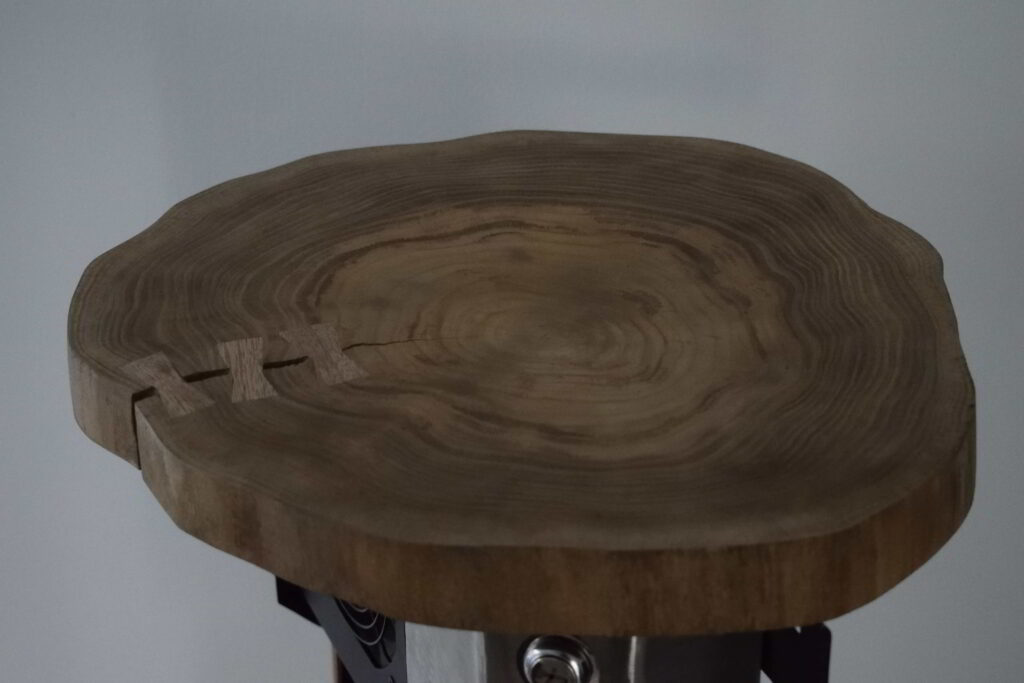

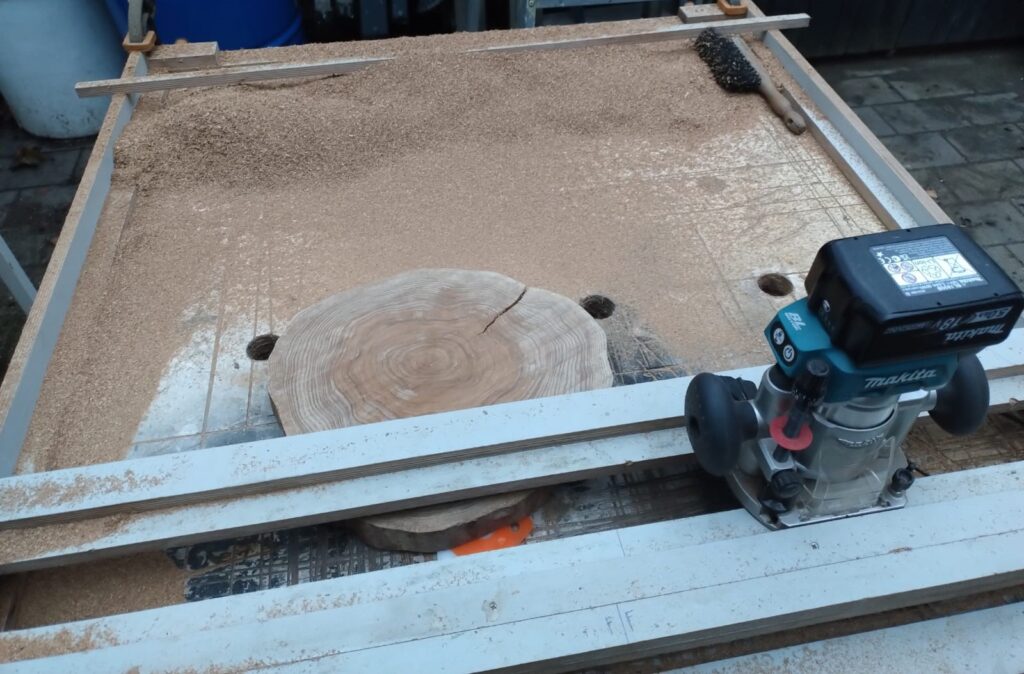

De boomstam plakken zijn gevlakt en met RAMPA moeren aan het frame bevestigd. De imperfecties en scheuren in de plakken zijn afgewerkt met zwarte epoxy of ‘Bowtie’ verbindingen.

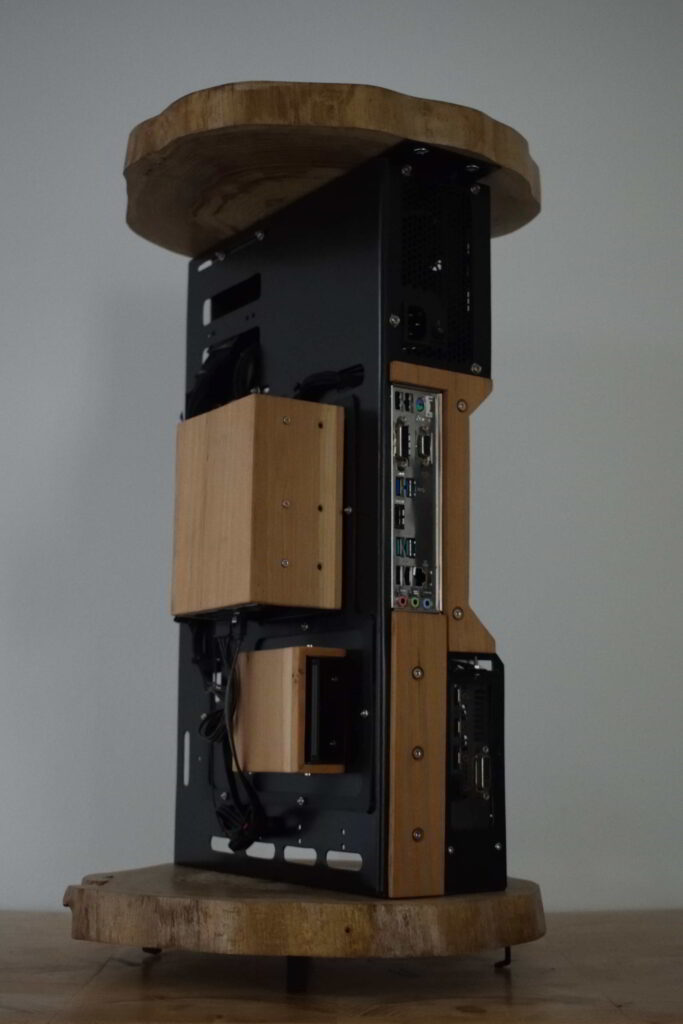

Op de IO zijde van het frame zijn 2 decoratieve houten accenten bevestigd.

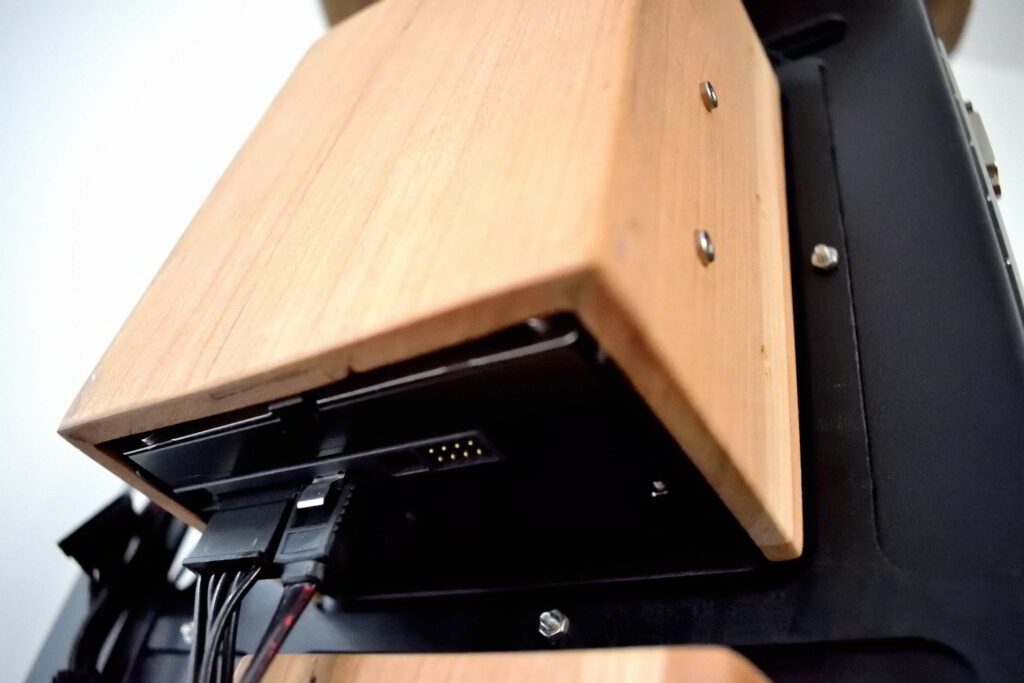

De HDD en SSD houder zijn beide afgewerkt met een voorplaat.
Centraal frame

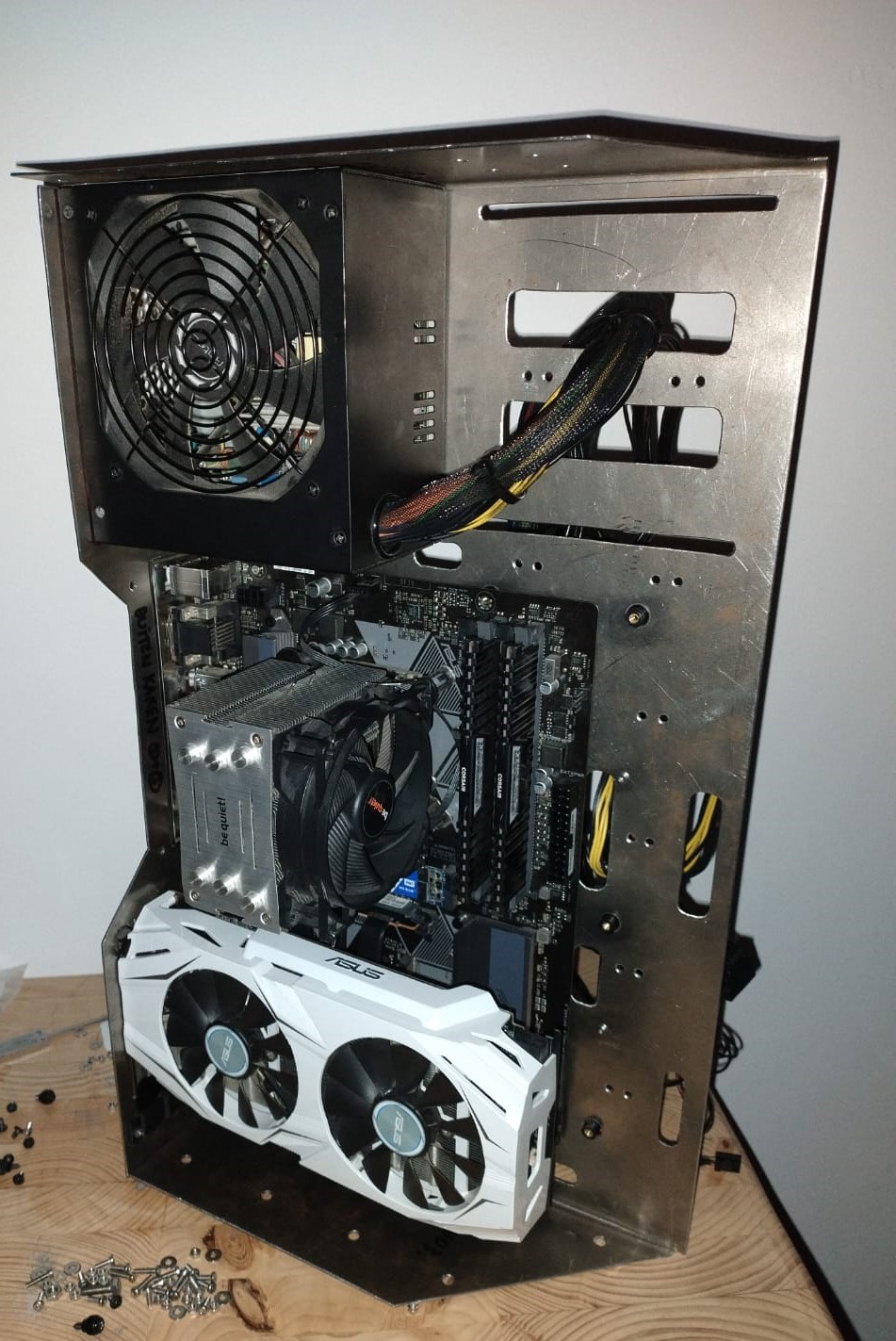

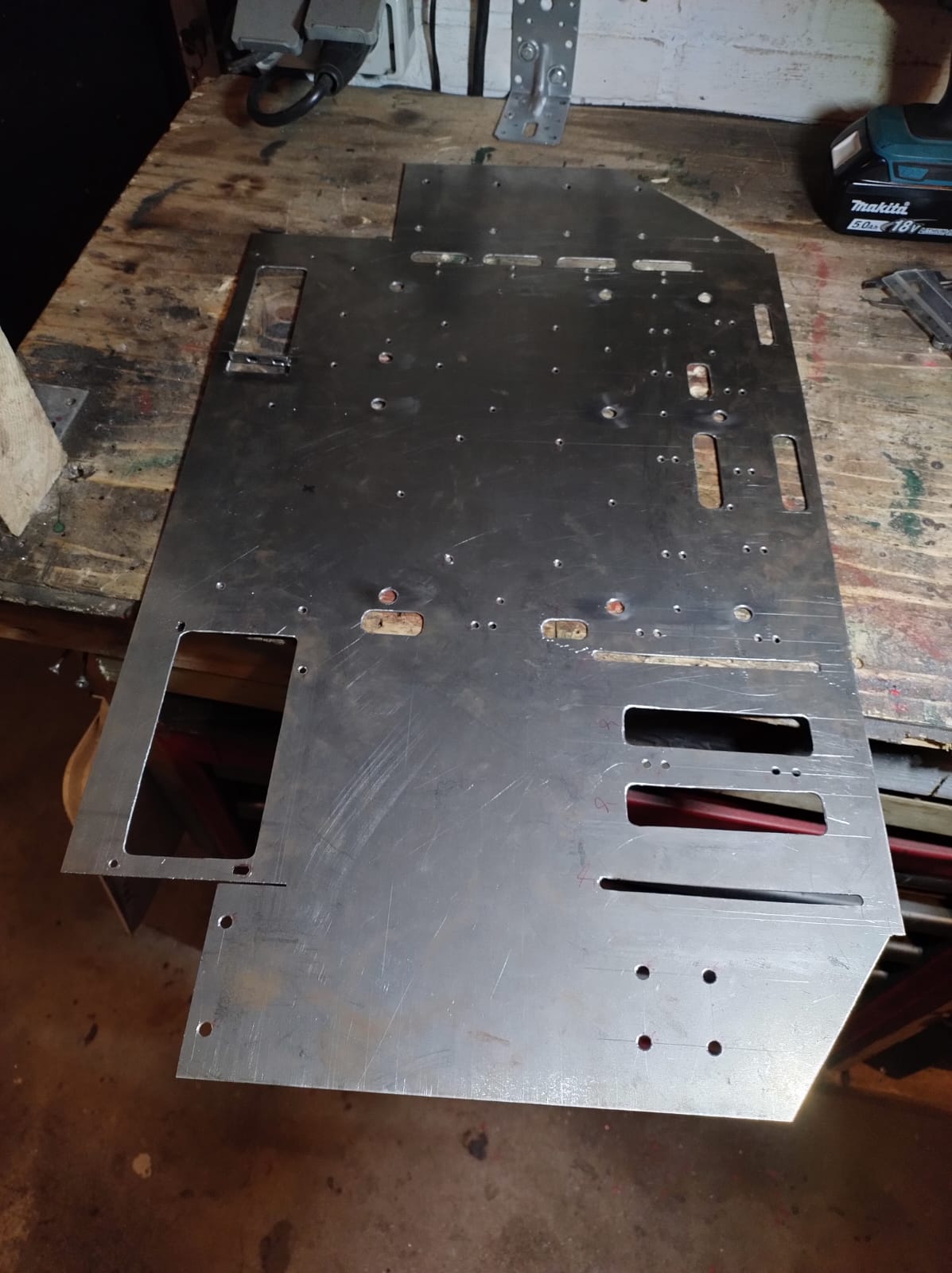

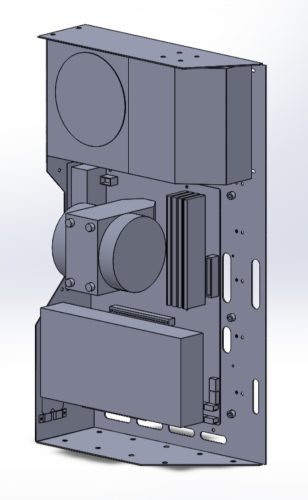

Het centrale frame is plaatstaal met aan drie zijdes omgebogen vleugels. In het frame zijn gaten gemaakt voor de aansluitingen van het moederbord, de PSU en de GPU.
Alle staaldelen in de behuizing zijn afgewerkt met een mat zwarte spuitverf.
SSD- en HDD houder
De wens dat in de toekomst componenten te vervangen of uitgebreid kunnen worden betekend dat er genoeg ruimte moet zijn voor opslag drives. Er is ruimte gemaakt voor 2 SSD’s en 2 HDD’s

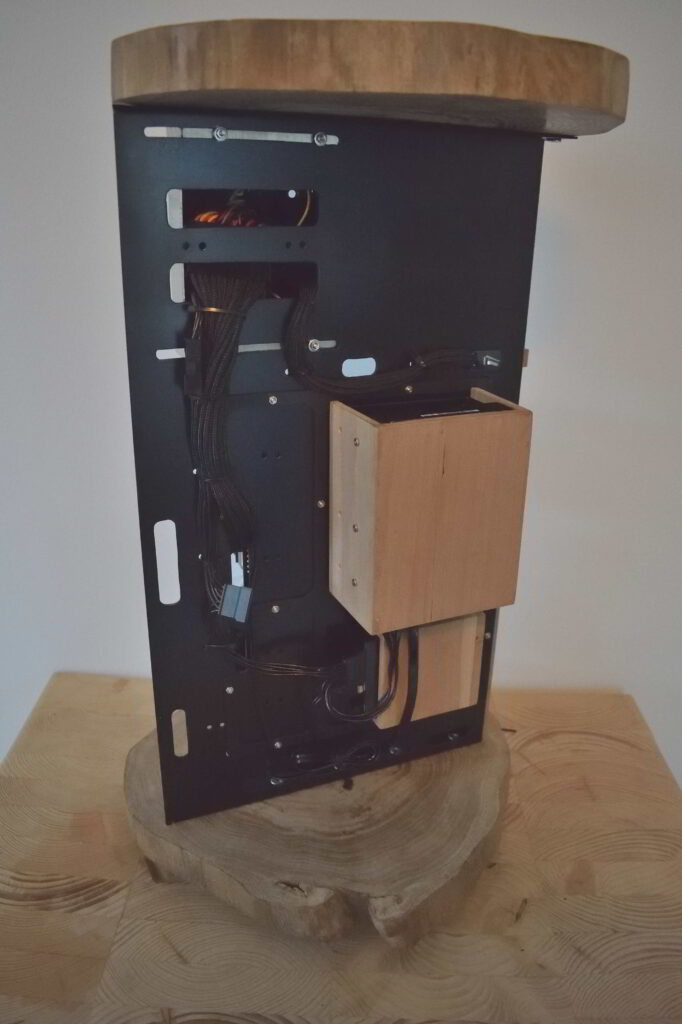

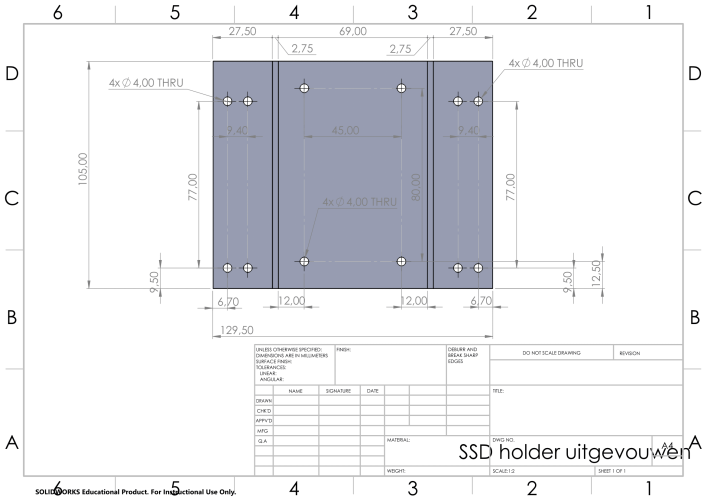

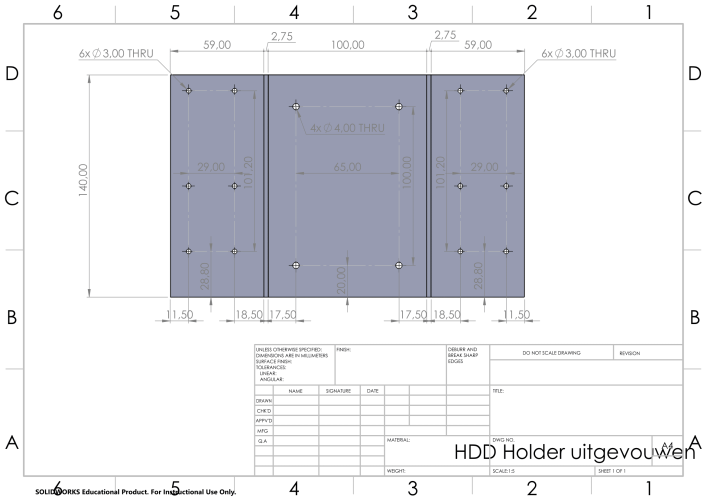

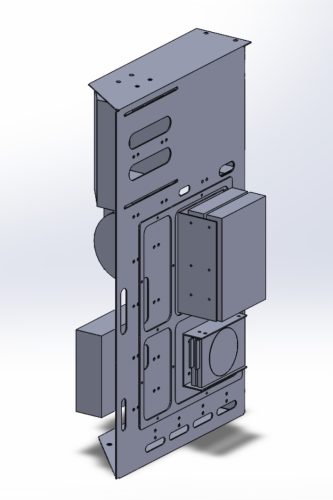

Deze drives worden op de achterzijde van het frame bevestigd in twee houders van plaatstaal met omgebogen vleugels.
Kabelgeleiding
Omdat dit een open behuizing is heb ik veel aandacht besteed aan de mogelijkheden voor een nette en gestructureerde kabelgeleiding.

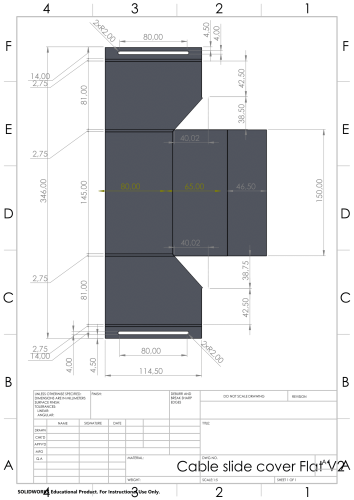

In het frame zijn banen aan gaten gemaakt om het mogelijk te maken de kabels recht aan de achterkant van het frame vast te zetten met tyraps. Ook zijn er, op specifieke posities, gaten gemaakt voor kabels naar de globale aansluitpunten van de componenten.
Aan de voorzijde heb ik de uitgangen van de PSU afgeschermd met een RVS voorplaat die in sleufgaten versteld kan worden o.b.v. het formaat van de PSU. In deze voorplaat zijn ook gelijk de startknop geplaatst.

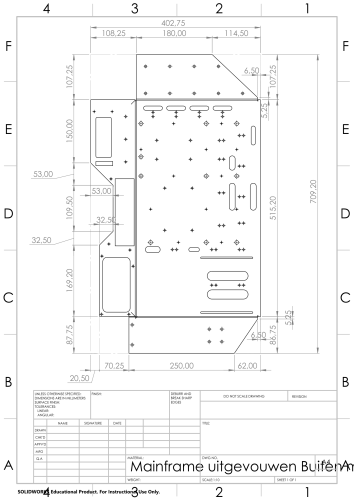

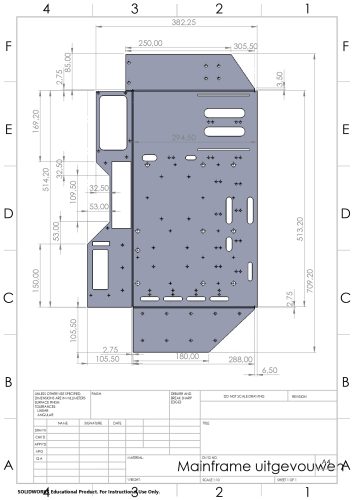

Technische tekeningen
